L’horloge de la cathédrale St Jean

Lyon  (Rhône)

Musique : "Les canuts" interprété par Marc Ogeret

Les Canuts étaient les ouvriers tisserands de la soie sur les machines à tisser. Ils se trouvaient principalement dans le quartier de la Croix-Rousse à Lyon au XIXe siècle. Même s'il s'agit d'une appellation typiquement lyonnaise, on parle aussi de canuts jusqu'à l'Arbresle.

Plus d'informations ici

La cathédrale Saint-Jean de Lyon

Cadran extérieur (sur la tour gauche)

Très belle publication, riche d’enseignements, toutes les explications sont données, à lire absolument. Boutique de la cathédrale

Gérard Guilbaud

Office du Tourisme

Place Bellecour - BP 2254

69214 Lyon cedex 02 France

Accueil, information : 33 (0)4 72 77 69 69

Nom : Ets DESMARQUEST

Adresse : 7 quai des Etroits 69005 LYON

Téléphone/fax : 04 78 42 49 58

Maintenance de l'horloge depuis la restauration de 1992-1993

L'horloge astronomique de Lyon

Vous trouverez ici un site complet sur l'horloge astronomique

La façade centrale

Cliquez sur l’image pour écouter chanter le coq

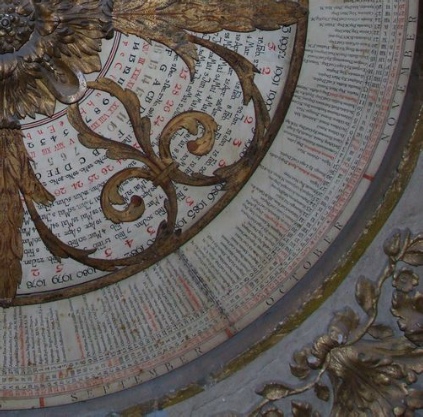

Calendrier perpétuel

Tympan faible au centre du calendrier sous les ornements dorés

Calendrier et comput

La façade gauche

La façade droite

On aperçoit la tige qui actionne les ailes du coq

Le Suisse en habit rouge tourne autour de la cloche

6 anges sonnent les cloches

Les jours de la semaine du carrousel

Cadran ovale des minutes.

G.Nourisson. XVII

En chiffres romains, les quarts d'heures

La grande pointe indique les minutes

Le mécanisme de l'horloge

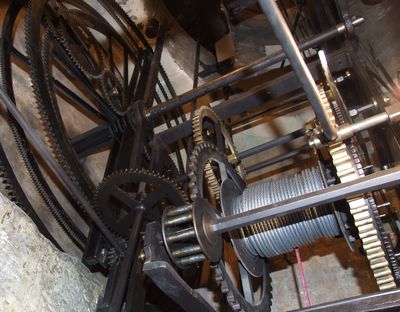

Mécanisme principal

Echappement Graham à balancier (2.70m) signé

En 1954, l’entreprise lyonnaise Charvet a effectué une restauration complète en sous-traitant la roue d’échappement et le calendrier à Ungerer de Strasbourg.

Dessus du rouage principal

Rouage principal de l'horloge vue du bas

Le puits sous le mécanisme

Turbine moteur

Mécanisme du comptage des heures

Embout d'axe, pignon d'entraînement de l'astrolabe

Train d'engrenage de l'astrolabe (fait main)

Mise à jour du calendrier perpétuel

Roues d'entraînement calendrier perpétuel

Une vis sans fin à 2 filets qui transmet le mouvement au calendrier perpétuel (1 tour par an) et à l’almanach (1 tour en 66 ans)

Arrière calendrier comput

Mécanisme du coq (une des plus anciennes roues)

Soufflet du coq

Mécanisme du Suisse

Came de déclenchement de la mécanique suisse

Renvoi d'angle de la mécanique du Suisse

Roue d'entraînement du Suisse sous la grosse cloche

Roue de programmation des automates

Les clochettes du carillon

Une dent de trop

Patte de lion

Salamandre pour le changement d’année de l’almanach ecclésiastique

Les cloches

La cinquième

Le seral ou quart sainct

 Le tiers sainct

La deuxième

La grosse ou Anne-Marie

Voici 2 vidéos intéressantes sur l'horloge astronomique de la cathédrale de Lyon

Sur celle-ci, nous avons une présentation en musique de l'horloge et on peut voir les automates bouger.

Dans cette vidéo, plus sombre, nous avons la sonnerie des 3 heures et on peut voir bouger les automates sous un autre angle.

Disque repère gradué 60 mn

Mécanisme du Suisse

Aperçu des jours de la semaine

Roue conduisant le chef d'orchestre
