GRESSWILLER (67) (F)

Horloge mère et Planétaire de Gresswiller

Jean-Michel ROHR 1999

Le planétaire de Gresswiller, oeuvre réalisée en 1999 par Michel Rohr, technicien chez TRW à Schirmeck (67), passionné de mécanique et d'astronomie.
Le planétaire fonctionne en temps réel.

Sont  présentés ici, les  trois secteurs qui fonctionnent simultanément:

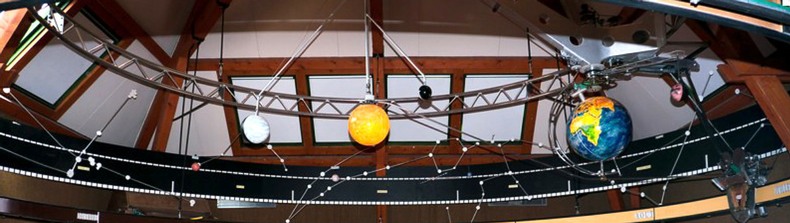

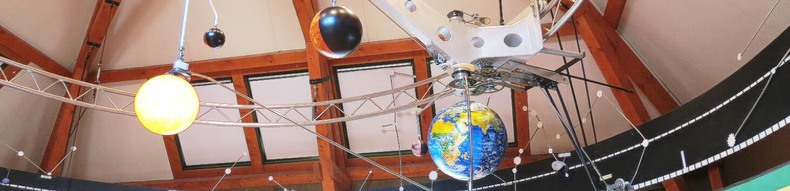

Le planétaire montre l’emplacement et le déplacement des planètes dans le système solaire.

Les distances ne sont évidement pas respectées mais la présentation montre un système bien équilibré visuellement, permettant ainsi aux visiteurs de comprendre l’ensemble.

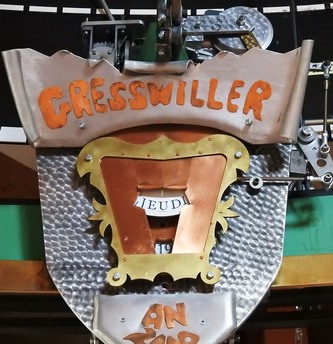

L’écussons de Gresswiller ce déplace et indique sur la grande couronne

Les mois

Le jour

La date

L'inclinaison terrestre est l'angle entre l'axe de rotation de la Terre et son plan orbital, elle reste confinée entre 21,8° et 24,4°.

Comme la Terre conserve toujours la même inclinaison autour du Soleil, c'est soit l'hémisphère Nord soit l'hémisphère Sud, qui est exposé aux rayons du Soleil, provoquant les variations saisonnières et les changement de saisons tous les trois mois.

L'axe se redresse d'environ 0.46" par an ou environ 1 degré tous les 7800 ans: Ref:

Soleil, Mercure, Venus, Lune, Terre, Saturne, Neptune, Uranus, Jupiter, Mars, pluton

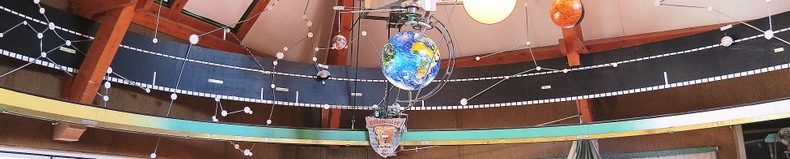

Sur le bandeau jaune sont inscrits les mois (juillet)

Sur la bande grise, les signes du zodiaque

En bordure, le nom des planètes.

Plaquées sur le bandeau, les 13 constellations.

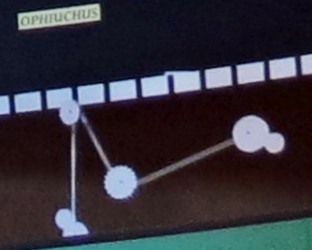

Le treizième zodiaque est

appelé Ophiuchus

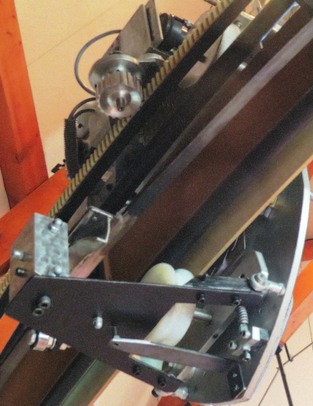

Mécanisme arrière de

l’écussons de  Gresswiller

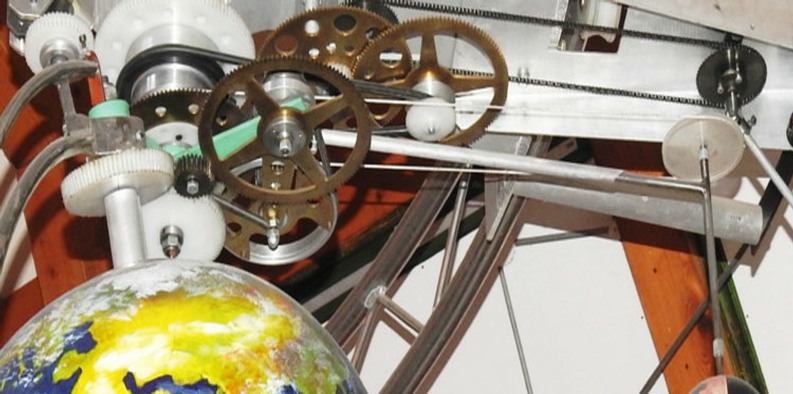

Entraînement et comptage

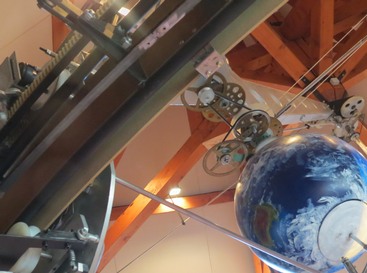

Le planétaire reproduit la rotation de la terre et la

révolution de Mercure, Vénus, la Terre, la Lune,

seront reproduites aussi celles Mars, Jupiter, Saturne

Uranus, Neptune, pluton, un tour en 84, 165, 250 ans sont déplacées manuellement

Le plan de l’orbite lunaire pivote automatiquement,

1 tour en 19 ans

Explications du planétaire de Gresswiller par

Jean-Michel ROHR

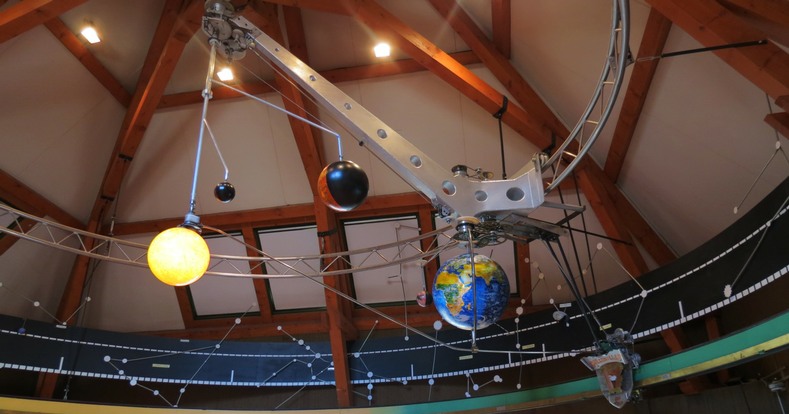

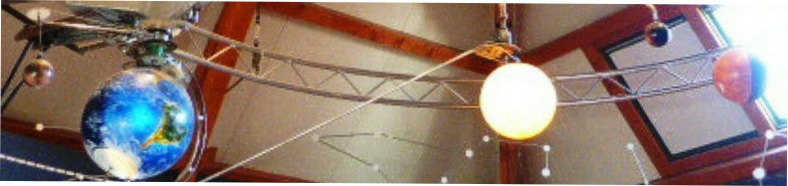

Le planétaire montre le Soleil et ses planètes à l'intérieur d'un double bandeau circulaire de neuf mètres de diamètre.

 Les positions des planètes sont observables dans le ciel d’Alsace.

Un écusson mobile indique la date et le jour et le mois.

Le deuxième bandeau porte les constellations traversèes par le soleil sur un an.

Le moteur d’entraînement est un déplacement d’eau régulé par un balancier.

L'ensemble de cette réalisation a demandé 8 000 heures de travail bénévole.

Le planétaire a été financé par la commune de Gresswiller avec le soutien du conseil général.

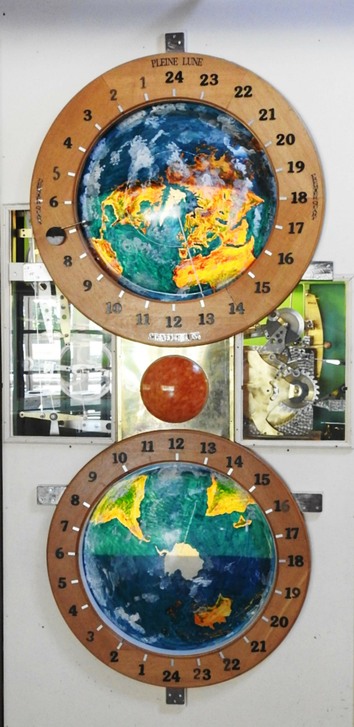

Les mécanismes de gauche et de droite, font apparaître simultanément sur les 2 demi-sphères l’ombre de la nuit en fonction des heures et de la saison.

Une horloge à deux cadrans tournant en sens inverse complète l'installation.

Elle indique l'heure solaire, locale, l'heure légale, la durée du jour et de la nuit ainsi que le cycle lunaire sur 29 jours 12 heures 44 minutes.

Elle indique les phases de la lune, de la pleine et la nouvelle lune, premier quart et dernier quart, les équinoxes.

Ces mécanismes accélèrent le mouvement des fonctions

Manuelles 24 heures

 sur 4 minutes ~

Les mécanismes sont débrayables du planétaire pour une démonstration

Exposé dans la salle polyvalente de l'école, à côté de l'église, ce planétaire entièrement  mécanique montre les mouvements des différentes planètes autour du Soleil,

ainsi que ceux de la Lune autour de la Terre.

La partie moteur du planétaire fonctionne avec 1 balancier et 1 litre et demi d’eau

En 2, lever et coucher du soleil en temps réel, en 3 planétaire

VIDÉO : Présentation par l’Auteur

Un lien d’amitié c’est créé avec HAYANGE (Moselle)

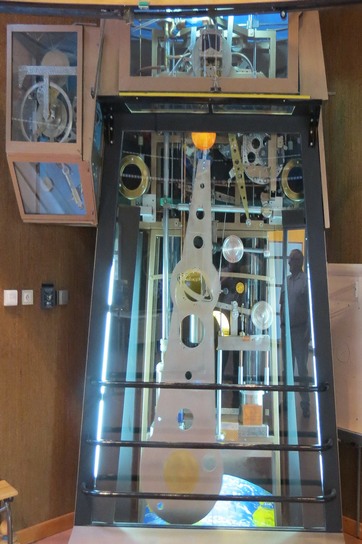

Quel moteur peut faire fonctionner ce planétaire de neuf mètres de diamètre ?

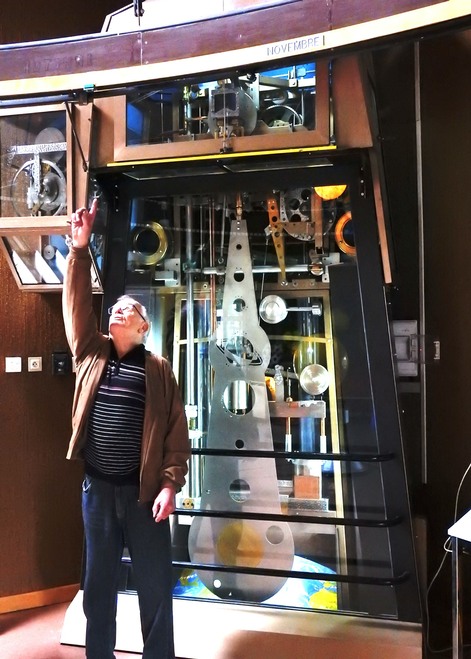

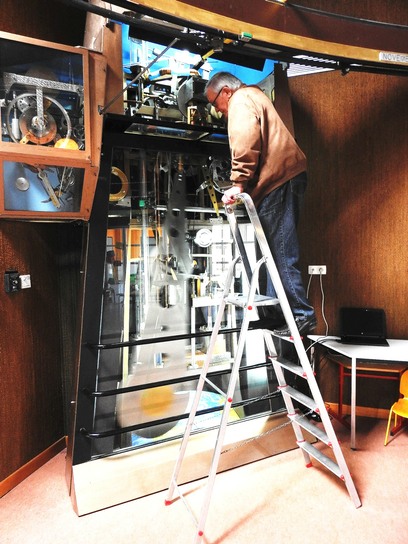

Une horloge à eau de 3 m de haut !

Voir la vidéo

La course de la terre est en forme d’ellipse, la salle ou ce trouve le planétaire ne permet pas cette forme.

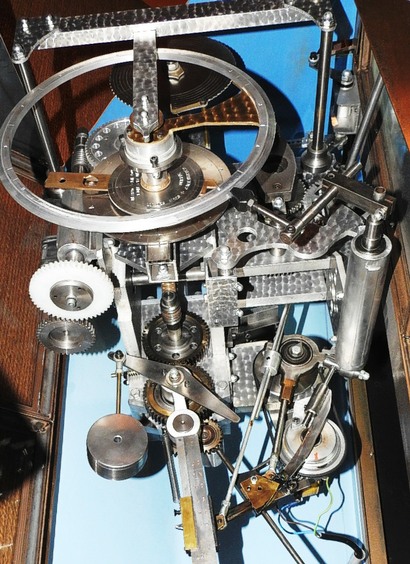

 Par contre notre inventeur surdoué a construit un mécanisme qui accélère ou ralenti la course  de la terre sur le planétaire en fonction de la réalité, et reproduit le mouvement :

appliquant les 3 Lois de Kepler:  Loi des orbites ; Loi des aires ; Loi des périodes.

  Voir aussi la page : Horloge astronomique de Gresswiller

Le planétaire de Gresswiller

Vincent Rohr - 1, Place de l'église - 67190 Gresswiller - Tel: 06 37 04 99 14

Ainsi que:

Monsieur Pierre Thielen : Maire de Gresswiller

Monsieur Jean Louis Wietrich, ancien maire

Monsieur René Moerckel, ancien maire

 et

Monsieur Robert Marche, de la SAFGA, la Société astronomique de France Groupe Alsace,

à l’observatoire de Strasbourg et au planétarium.

Avec ses calculs et ses conseils, il a aidé M. Rohr à défricher les arcanes

 des trajectoires et orbites.

Remerciements à Monsieur Jean-Michel ROHR pour les autorisations de vidéos,

photos et explications

VIDEO DU MECANISME  VIDEO DES DEMI-SPHERES

A gauche de l’entrée des demi-sphères de simulations des levers et couchers de soleil

Le planétaire, l’horloge mère, le lever et le coucher du soleil et+

Le planétaire de Gresswiller (Bas-Rhin) est à l’arrêt et peut être de façon définitive faute de subvention pour en maintenir le fonctionnement après plus de 15 années de service.

Nous vous suggérons de regarder cette page publiée à ce sujet

Ce planétaire a demandé plusieurs milliers d’heures de travail à son inventeur de génie et d’autres bénévoles et sous-traitants.

Les visiteurs ne trouveront plus que des pièces mécaniques sans âme à l’abandon au sein de l’école élémentaire et personne pour en donner des explications !

Et ce n’est pas tout ! L’achèvement de la construction d’une horloge astronomique se trouve aussi stoppé brutalement.

Après celle de la cathédrale, celle de l’Euro métropole,  celle d’Haguenau,  celle de Munster, elle eut été la cinquième horloge astronomique d’Alsace, qui concentre 18 magnifiques mécaniques dans cette région en comptant les jacquemarts et horloges à lune.

Les collectivités territoriales et d’autres ont contribué au financement du planétaire achevé et de l’horloge astronomique en cours ; il manque encore quelques mois de travail et quelques milliers d’euros pour permettre à son créateur passionné de terminer l’œuvre de sa vie, représentant déjà plus de 18000 heures de travail bénévole qu’il y a consacré au cours de 15 années de retraite.

Le site « patrimoine-horloge.fr »  vous montre + de 620 mécanismes d’horlogerie spéciales répartis dans certaines villes d’Europe. Les responsables de ces agglomérations en on fait une attraction profitable pour leur ville, couplée avec les autres attraits de la région proche.

Cela s’est développé ailleurs, pourquoi pas à Gresswiller ?
